Сетевые операционные системы



Вопросы реализации


При объединении сетей различных типов в общем случае необходимо обеспечить двухстороннее взаимодействие сетей, то есть решить две задачи (рисунок 3.17):

1. Обеспечение доступа клиентам сети A к ресурсам и сервисам серверов сети B.

2. Обеспечение доступа клиентам сети B к ресурсам и сервисам сети A.

Рис. 3.17. Варианты сетевого взаимодействия

Эти задачи независимы и их можно решать отдельно. Прежде всего нужно понять, необходимо ли полное решение или достаточно и частичного, то есть нужно ли, чтобы пользователи, например, UNIX-машин имели доступ к ресурсам серверов сети NetWare, а пользователи персональных машин имели доступ к ресурсам UNIX-хостов, или же достаточно обеспечить доступ к ресурсам другой сети только одному виду пользователей.

Кроме того, каждую из этих задач можно в свою очередь разделить на части. В сети обычно имеются различные виды разделяемых ресурсов, и с каждым типом ресурсов могут предоставляться различные виды сервиса. Например, в UNIX-сетях файлы являются разделяемым ресурсом, и с ними связаны два вида сервиса - перемещение файлов между машинами по протоколу FTP и монтирование удаленной файловой системы по протоколу NFS. Поэтому при объединении сетей можно предложить пользователям набор средств, каждое из которых позволяет воспользоваться одним каким-либо сервисом чужой сети. Естественно, возможно объединение всех функций в рамках одного продукта.

При объединении сетей достаточно иметь средства взаимодействия сетей только в одной из сетей. Например, фирма Novell разработала ряд программных продуктов для связи с UNIX-сетями, которые достаточно включить в программное обеспечение сети NetWare, чтобы решить обе указанные задачи взаимодействия сетей. При этом серверной части UNIX клиент NetWare представляется UNIX-клиентом, а клиент UNIX обращается с файлами и принтерами, управляемыми сервером NetWare, как с UNIX-файлами и UNIX-принтерами. Возможен перенос средств взаимодействия сетей и на сторону UNIX-сети. Тогда аналогичные функции будут выполнять программные средства на UNIX-машине.


В то время, как расположение программных средств, реализующих шлюз, уже было определено - они должны располагаться на компьютере, занимающем промежуточное положение между двумя взаимодействующими машинами, вопрос о размещении дополнительных стеков протоколов остался открытым. Заметим также, что шлюз реализует взаимодействие "многие-ко-многим" (все клиенты могут обращаться ко всем серверам).
Рассмотрим все возможные варианты размещения программных средств, реализующих взаимодействие двух сетей, которые основаны на мультиплексировании протоколов. Введем некоторые обозначения: С - сервер, К - клиент, ( - дополнительный протокол или стек протоколов.

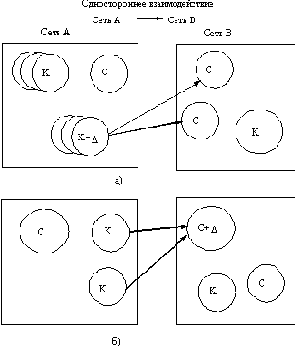

На рисунке 3.18 показаны оба возможных варианта однонаправленного взаимодействия А®В: а) путем добавления нового стека к клиентам сети А, либо б) путем присоединения "добавки" к серверам сети В.
В первом случае, когда средства мультиплексирования располагаются на клиентских частях, только клиенты, снабженные средствами мультиплексирования протоколов, могут обращаться к серверам сети В, при этом они могут обращаться ко всем серверам сети В. Во втором случае, когда набор стеков расположен на каком-либо сервере сети В, данный сервер может обслуживать всех клиентов сети А. Очевидно, что серверы сети В без средств мультиплексирования не могут быть использованы клиентами сети А.

Рис. 3.18. Варианты размещения программных средств
(С - cервер, К - клиент, ( - средства сетевого взаимодействия)


Примером "добавки", модифицирующей клиентскую часть, может служить популярное программное средство фирмы Novell LAN Workplace, которое превращает клиента NetWare в клиента UNIX. Аналогичным примером для модификации сервера могут служить другие продукты фирмы Novell: NetWare for UNIX, который делает возможным использование услуг сервера UNIX клиентами NetWare, или Novell NetWare for VMS, который служит для тех же целей в сети VMS.
Взаимодействие А ( В реализуется симметрично.
Если же требуется реализовать взаимодействие в обе стороны одновременно, то для этого существует четыре возможных варианта, показанных на рисунке 3.19.


Каждый вариант имеет свои особенности с точки зрения возможностей связи клиентов с серверами:
  • Средства обеспечения взаимодействия расположены только на клиентских частях обеих сетей. Для тех и только тех клиентов обеих сетей, которые оснащены "добавками", гарантируется возможность связи со всеми серверами из "чужой" сети.
  • Все средства обеспечения взаимодействия расположены на стороне сети А. Все клиенты сети В могут обращаться к серверам сети А (не ко всем, а только к тем, которые имеют сетевую "добавку"). Часть клиентов сети А, которые обозначены как К+(, могут обращаться ко всем серверам сети В.
  • Средства межсетевого взаимодействия расположены только на серверных частях обеих сетей. Всем клиентам обеих сетей гарантируется возможность работы с серверами "чужих" сетей, но не со всеми, а только с серверами, обладающими сетевыми средствами мультиплексирования протоколов.
  • Все средства межсетевого взаимодействия расположены на стороне В. Двусторонний характер взаимодействия обеспечивается модификацией и клиентских, и серверных частей сети В. Все клиенты сети А могут обращаться за сервисом к серверам сети В, обозначенным как С+(, а все серверы сети А могут обслуживать клиентов сети В, обозначенных как К+(.

    Рис. 3.19. Варианты размещения программных средств при двустороннем взаимодействии
    (С - cервер, К - клиент, ( - средства сетевого взаимодействия)
    Очевидно, что наличие программных продуктов для каждого из рассмотренных вариантов сильно зависит от конкретной пары операционных систем. Для некоторых пар может вовсе не найтись продуктов межсетевого взаимодействия, а для некоторых можно выбирать из нескольких вариантов. Рассмотрим в качестве примера набор программных продуктов, реализующих взаимодействие Windows NT и NetWare. В ОС Windows NT и в серверной части (Windows NT Server), и в клиентских частях (Windows NT Workstation) предусмотрены встроенные средства мультиплексирования нескольких протоколов, в том числе и стека IPX/SPX.Следовательно эта операционная система может поддерживать двустороннее взаимодействие (по варианту 2) с NetWare без каких-либо дополнительных программных средств. Аналогичным образом реализуется взаимодействие сетей Windows NT с UNIX-сетями.
